Uvod u proizvod

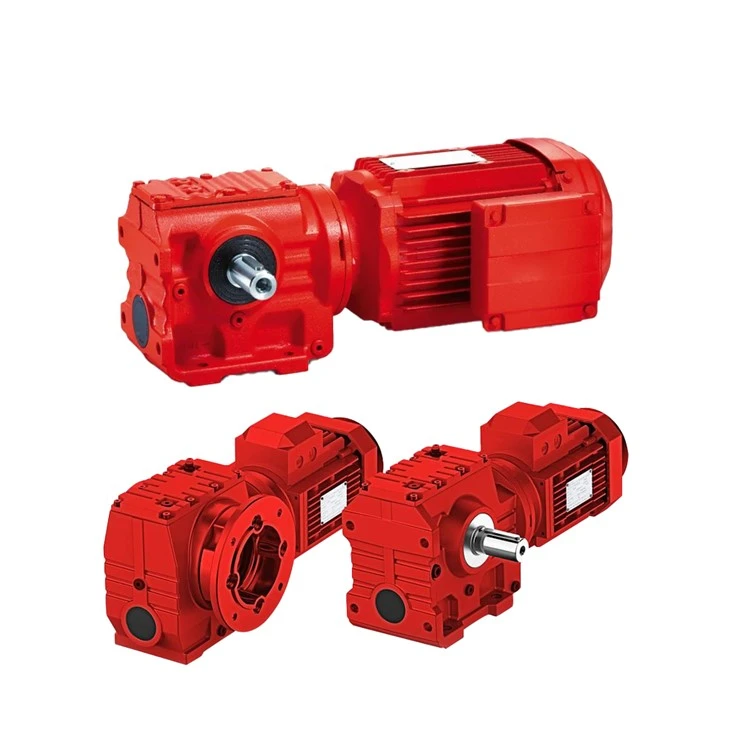

SEW-EURODRIVE S77-DRN100L4 je moćan sklop pogona pod pravim uglom{5}}konstruiran za industrijske zadatke visokog{6}okretnog momenta koji zahtijevaju{8}}geometriju koja štedi prostor bez žrtvovanja gustine snage. Pozicioniran na gornjem kraju serije spiralnih{17}}puža, S77 pruža značajno povećanje obrtnog momenta u odnosu na S67, što ga čini pouzdanim radnim konjem za aplikacije od 3,0 kW. Spajanjem robusnog mjenjača S77 sa premium efikasnim DRN100L4 IE3 motorom, korisnici imaju koristi od pogonskog sistema koji minimizira potrošnju energije uz održavanje glatke, niske{18}}performanse vibracija čak i pod velikim inercijskim opterećenjima.
Tehničke specifikacije
| Kategorija | Tehnički podaci |
| Kompletan model | S77 DRN100L4 |
| Nazivna snaga | 3,0 kW (4,0 KS) |
| Klasa efikasnosti | IE3 (premium efikasnost) |
| Nominalni izlazni moment | Do 1270 Nm |
| Prečnik izlaznog vratila | 50 mm (puni) / 50 mm (šuplji) |
| ulazna brzina (n1) | 1455 RPM (na 50Hz) |
| Zaštita kućišta | IP55 standard (opciono IP66) |
| Housing Design | Varijante stopala ili prirubnice |
Jedinstvene karakteristike performansi S77
Pojačana geometrija zupčanika:S77 ima optimizovan profil pužnog zupčanika sa većom kontaktnom površinom, posebno dizajniranom da rasprši toplotnu energiju generisanu tokom neprekidnog rada od 3,0 kW.
Izuzetna apsorpcija udara:Specifični pužni točak{0}}od bronzane legure u modelu S77 pruža mehanički efekat „ublažavanja“, štiteći motor i unutrašnje ležajeve od vršnih naprezanja povremenih ili reverzibilnih opterećenja.
Dvostepena efikasnost:Za razliku od jednostepenih-pužnih pogona, S77 koristi primarni spiralni stepen koji omogućava mnogo veću efikasnost pri visokim omjerima, značajno smanjujući tendenciju "samo-zaključavanja" i poboljšavajući protok energije.
Komponentna struktura i modularni dodaci
S77-DRN100L4 je dio visoko modularnog sistema. Može biti opremljen širokim spektrom perifernih komponenti koje odgovaraju specifičnim potrebama lokacije. Ovo uključujeIntegrirana BE5 kočnicaza brzo zaustavljanje, iliTF/TH temperaturni senzoriza zaštitu namotaja od 3,0 kW od preopterećenja. Za oštra okruženja, kućište S77 se može opremitiOdzračni ventiliiDvostruke uljne brtvekako bi se spriječila kontaminacija maziva, osiguravajući da mjenjač ostane hermetički ispravan u prašnjavim ili vlažnim uvjetima.
Povezani modeli i matrica konfiguracije
| Puni model motora s reduktorom | Montažna konfiguracija | Tip motora | Omjer prijenosa (i) | Izlazna brzina (o/min) |
| SA77 DRN112M4 | Hollow Shaft | 4,0 kW IE3 | 48.60 | 30 |
| SF77 DRN100L4/BE5 | B5 Prirubnica + kočnica | 3,0 kW IE3 | 31.40 | 46 |
| SAF77 DRN90L4 | Prirubnica/šuplje | 1,5 kW IE3 | 125.00 | 11 |
| S77 DR2S100L4 | Foot Mounted | 3,0 kW IE2 | 18.20 | 80 |
Primjene primarne industrije
Rudarstvo i agregati:Vožnja teških{0}}pužnih transportera i hranilica gdje je prostor ograničen.
Automobilska industrija:Koristi se u pumpnim stanicama velikog{0}}kapaciteta i sistemima prijenosa klizanja na montažnim linijama.
Tretman vode:Napajanje velikih-mješalica i kružnih pogona za tanjir.
FAQ
1. Koje je maksimalno dozvoljeno radijalno opterećenje za S77?
S77 je dizajniran za velika radijalna opterećenja, općenito do 10.000 N ovisno o izlaznoj brzini i tački primjene sile. Za teške pogone sa lančanikom ili remenom, preporučujemo opciju ojačanog ležaja ako opterećenje prelazi standardne granice.
2. Može li se S77-DRN100L4 koristiti za vertikalnu montažu?
Da. Međutim, vertikalni položaji montaže (kao što je M4) zahtijevaju određeni nivo ulja i poseban "drywell" ili dvostruki- raspored zaptivača kako bi se osiguralo da je gornji ležaj pravilno podmazan i da ulje ne curi preko ulazne zaptivke.
3. Da li IE3 motor od 3,0 kW pomaže u termalnoj stabilnosti?
Apsolutno. DRN100L4 IE3 motor stvara manje otpadne topline od IE1 ili IE2 motora. Ovo smanjuje ukupno termičko opterećenje na S77 mjenjaču, što je kritično za pužne pogone{8}}u kojima je upravljanje temperaturom maziva od suštinskog značaja za dugovječnost.
